PSA制氧技术原理

氮和氧都具有四极矩quadrupole moment,由于氮的四极矩(0.31Å)比氧的(0.10Å)大得多,因此沸石分子筛对氮的吸附能力比氧强。当空气在带压状态下通过装有分子筛的吸附床时,氮气被分子筛吸附,由于氧气被吸附较少而流出吸附床,达到分离氮气获得氧气的目的。当分子筛吸附氮气至接近饱和,停止输入空气并降低吸附床的压力,分子筛吸附的氮气可以解吸出来,分子筛得到再生并重复利用。本设备两只吸附塔,一塔吸附产氧,一塔脱附再生,循环交替,连续生产氧气。

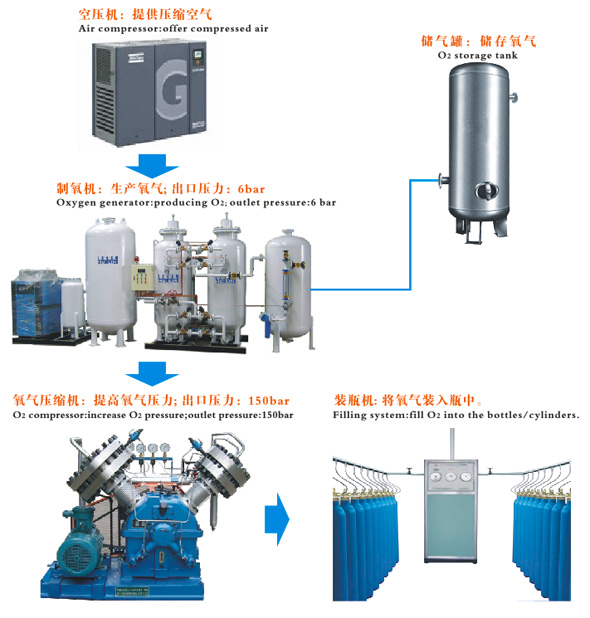

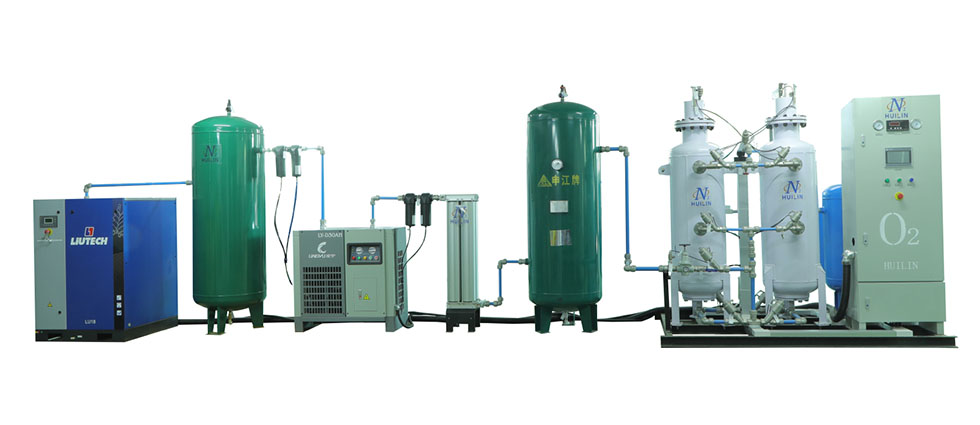

PSA制氧机的结构


1. 压缩空气净化系统
除去压缩空气中的尘埃、水和油,由三级过滤器、冷冻干燥机、高效除油器等组成。

2. 空气缓冲系统
保证氧氮分离系统用气平稳,由空气储罐、阀门等组成。

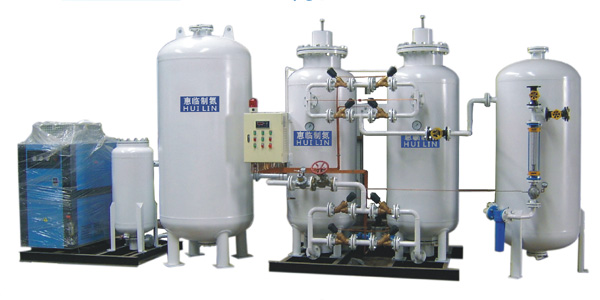

3. 氧氮分离系统
制氧设备的核心,通过变压吸附技术实现氧氮分离,达到生产氮气的目的,由两个装满沸石分子筛的吸附塔和自动控制阀门组成。

4. 氧气缓冲系统
储存氧气,保证平稳、连续供给氧气,由氧气缓冲罐、阀门等组成。

5. 电气控制系统
设备的控制枢纽,主要由PLC、电路系统、仪表、阀门组成。

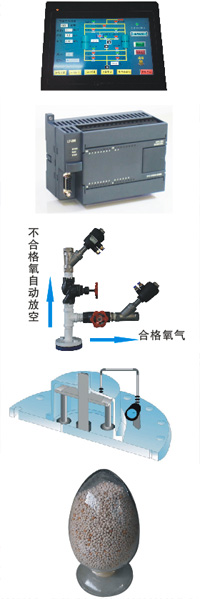

◆机电仪一体化设计实现自动化运行


进口PLC控制全自动运行。氧气流量压力纯度可调并连续显示, 可设定压力、流量、纯度报警,实现真正无人操作,根据用气量自动开、停机。


◆不合格氧气自动排空系统

开机初期的低纯度氧气自动排空,达到指标后再向工作面送气。


◆沸石分子筛自动压紧,下沉自动报警系统:


独特的气缸压紧装置,避免沸石分子筛松动后粉化失效,保证分子筛的使用寿命。

◆优质沸石分子筛:


法国CECA沸石分子筛,具有吸附容量大,抗压性能高,使用寿命长。

正常操作使用寿命可达10年以上。



*高品质的零部件,使整个系统运行稳定无忧

型号

产气能力
(Nm3/hr)

外形尺寸
(长×宽×高mm)


WG-STDO-1

1

1200×650×1300

整机

WG-STDO-2

2

1200×650×1900

WG-STDO-3

3

1200×1100×1900

WG-STDO-5

5

1500×1350×1900

WG-STDO-10

10

1600×1450×2200

WG-STDO-15

15

1450×850×2250

主机

WG-STDO-20

20

1500×945×2470

WG-STDO-30

30

1560×1000×2780

WG-STDO-50

50

1960×1160×2640

WG-STDO-80

80

1960×1350×3330

WG-STDO-100

100

2150×1400×3260

WG-STDO-120

120

2500×1625×3480

WG-STDO-150

150

2750×2125×3360

WG-STDO-180

180

2850×1990×3580

WG-STDO-200

200

3050×2200×3550


氧气纯度O2 Purity:93%
氧气产量O2 Flow:1~200Nm3/hr
氧气压力O2 pressure:1-5bar
露点Dew Point -40℃
(如需更高纯度,可订做)
